结构及用途

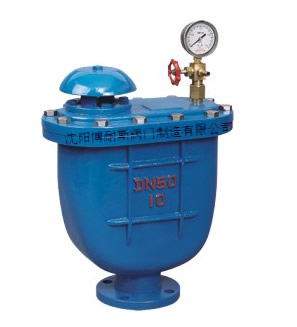

博耐斯CARX复合式排气阀阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。介质温度：0~80℃。
动作原理
当管内开始注水时，阀瓣处在开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线正常使用。微信：sy1668
应用规范
|
型号
|
试验压力(MPa)
|
公称通径
|
连接形式
|
公称压力DN(MPa)
|
|
壳体实验压力
|
密封实验压力
|
|
CARX0
|
1.5
|
1.1
|
25-32
|
内螺纹
|
1.0
|
|
50-200
|
法兰
|
1.6
|
主要零部件材料
|
零件名称
|
阀体
|
阀盖
|
浮球
|
杠杆架
|
杠杆
|
塞头
|
|
材料
|
球墨铸铁
|
球墨铸铁
|
不锈钢
|
不锈钢
|
不锈钢
|
铝青铜
|
主要外形与连接尺寸 (法兰连接尺寸按BG4216-84标准)
公称通径
DN
|
尺 寸 mm
|
|
L
|
L1
|
H
|
Z
|
d
|
|
25
|
280
|
176
|
330
|
-
|
-
|
|
32
|
280
|
176
|
330
|
-
|
-
|
|
50
|
360
|
208
|
475
|
4
|
17.5
|
|
65
|
360
|
208
|
475
|
4
|
17.5
|
|
80
|
400
|
244
|
552
|
8
|
17.5
|
|
100
|
465
|
275
|
623
|
8
|
17.5
|
|
150
|
537
|
332
|
686
|
8
|
22
|
|
200
|
537
|
332
|
868
|
8/12
|
22
|
产品尺寸
沈阳博耐斯阀门制造有限公司生产的排气阀有：单口排气阀，双口排气阀，快速排气阀，CARX清水复合式排气阀，SCAR污水复合式排气阀，SCARX污水复合式排气阀，QB2双口排气阀，KP-10系列快速排（吸）气阀，P41X、Q42X系列快速排（吸）气阀，ARVX微量（自动）排气阀，QB1 螺纹单口排气阀，FSP4X复合式高速行进排气阀，FGP4X复合式高速行进排气阀，FGP4X高速复合式高速进排气阀，KP-10Q快速排(吸)气阀，KP-10Q快速排(吸)气阀
